구조 영상분석

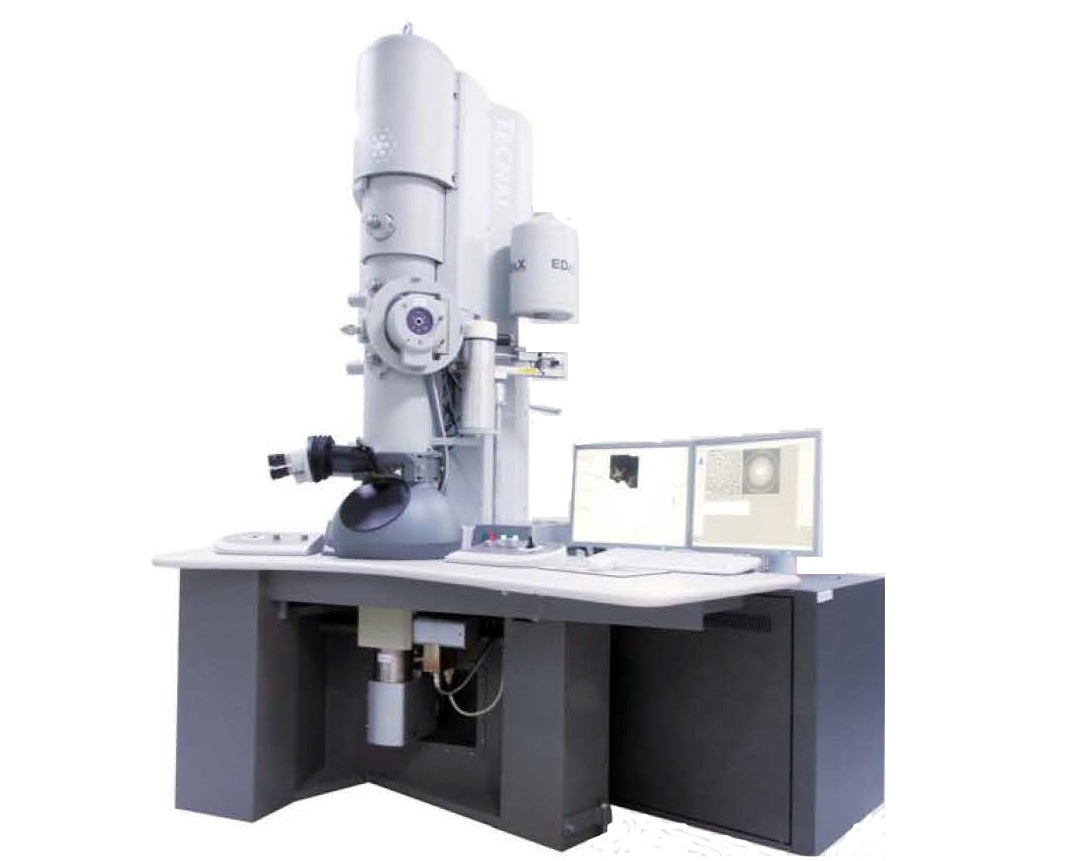

투과 전자 현미경
〇 투과전자현미경(transmission electron microscope; TEM)은 나노물질의 미세구조 관찰 화학성분 분석 전자기적 특성평가가 가능한 초정밀 분석 장비임. KIST 전북분원은 탄소섬유 탄소나노튜브 그래핀 등의 탄소소재와 그들의 복합소재를 핵심역량으로 하는 연구소로 다음과 같은 용도로 TEM을 활용 가능함.
* 탄소소재 나노구조분석 (0123 차원 구조)
* 탄소소재 결정성 분석 (Crystal Structure)
* 탄소소재 또는 연관물질의 성분 분석 (EDX EELS Mapping Image)
* 탄소소재 결점분석 (나노튜브 또는 그래핀의 결점 분석과 연구)
* 탄소소재 이외 물질 (복합소재 무기물질)의 나노구조 및 성분 분석

3.초점이온빔 주사전자현미경.jpg

초점이온빔 주사전자현미경
○ 시편제작 FIB : TEM sample 3 Dimensional Atom Probe sample 제작
○ sample의 3차원 가공 및 구조 성분의 입체적 분석 또한 가능하며 EBSD를 이용한 재료의 미세조직, 집합조직의 분석을 할수 있다. 거기에 sample의 3차원 EBSD를 FIB와 연동하여 사용할수 있고EDSD를 이용하여 sample의 정성 분석 또한 용이하다.

5.고분해능 분석투과 전자현미경1.jpg

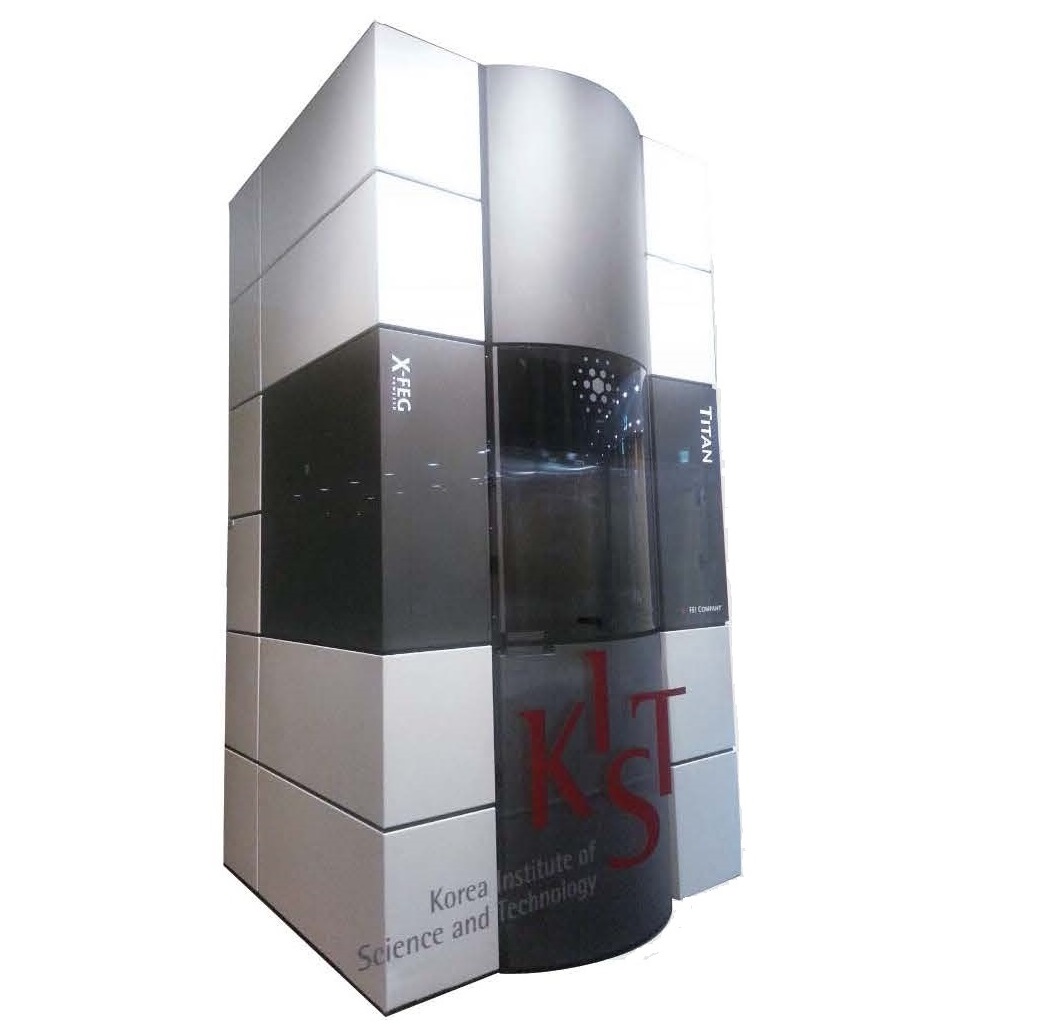

고분해능 분석투과 전자현미경
○ 고분해능 투과전자현미경(High resolution transmission electron microscope: HRTEM)은 낮은 가속전압(60kV)에서 탄소재료 및 2D박막재료 (탄소나노튜브 그래핀 탄소섬유 h-BN MoS2 등)의 전자빔에 의한 손상없이 원자 수준의 정보 및 미세구조 분석 화학성분 분석이 가능한 초정밀 분석 장비임. KIST 전북분원은 다음과 같은 용도로 HR-TEM을 활용 가능함.
* 저 가속전압을 이용한 탄소소재 및 이외 물질의 구조분석 (0123 차원 구조)
* 원자수준에서의 재료의 결함 분석과 연구 (Atomic defect)
* 나노빔 전자회절을 이용한 미세영역의 결정성 분석 (Crystal Structure)
* 탄소소재 또는 연관물질의 화학적 성분 분석(EDX dual-EELS Mapping Image)

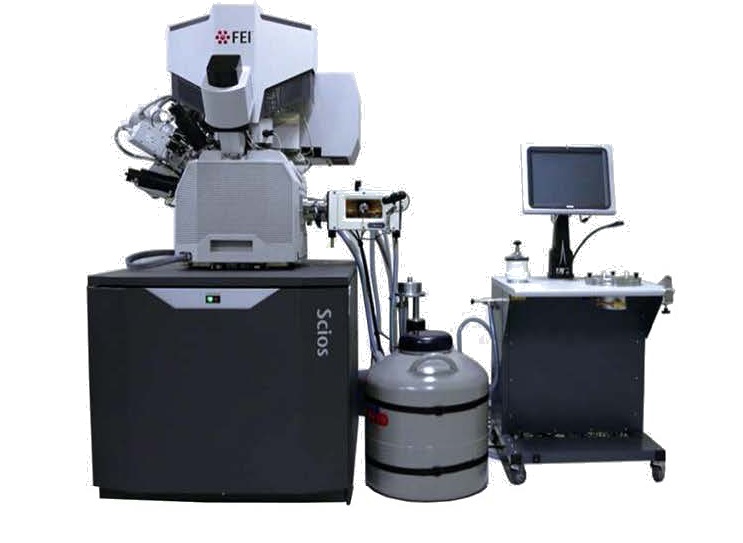

극초저온 초점 이온빔 주사전자현미경
〇 탄소섬유 및 고분자, 바이오 소재의 3차원 미세구조 및 투과전자현미경 분석을 위한 시편제조 가능
〇 이온빔 데미지를 최소화 하면서 분해능 손실없이 극저온에서 시료를 가공하거나 밀링하면서 원소분석 및 필러의 분산 및 모상과의 결합을 3-dimensional하게 분석하여 배향성 및 방향성 특성 분석 가능

4.초고분해능 주사전자현미경.jpg

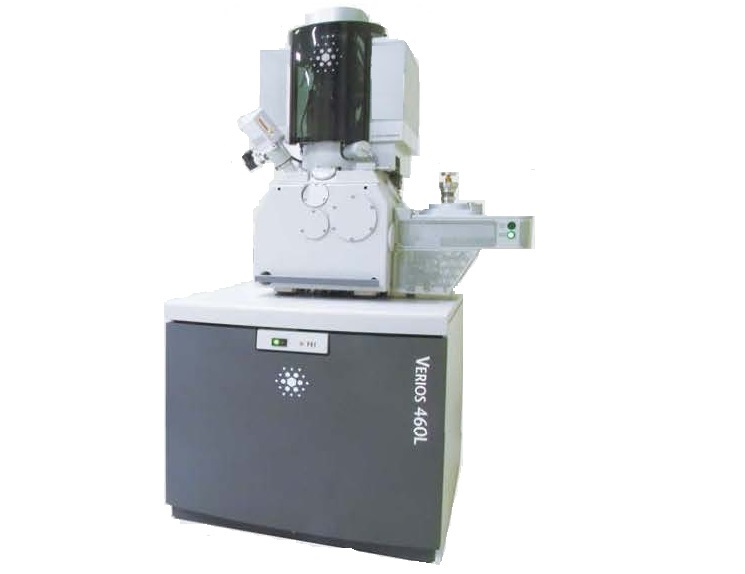

초고분해능 주사전자현미경
〇 재료의 표면 관찰
* 저가속 전압 200V에서 sample surface관찰 가능 (sample damage 최소화)
* 진공상태의 sample load 가능 (산화 방지 기능)
* EDS 부대 장치 이용가능

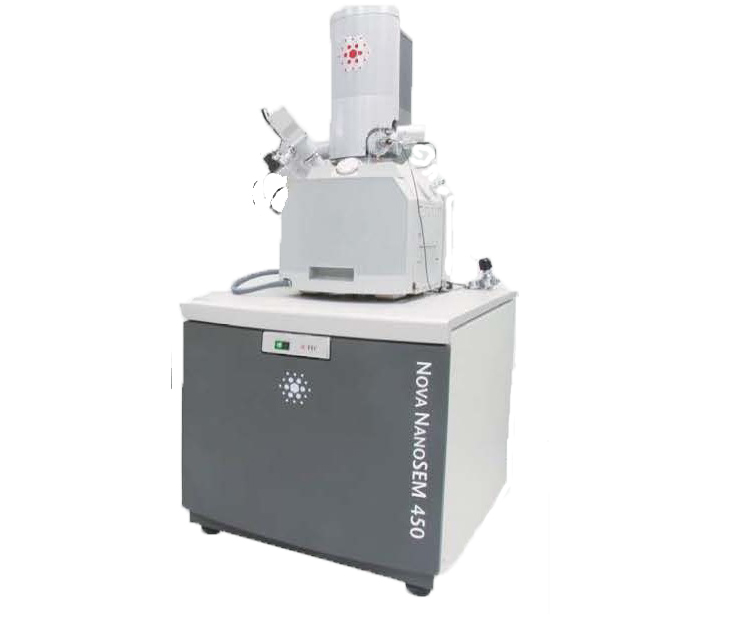

전계방출 주사전자현미경
〇 복합소재의 표면관찰.
〇 나노복합소재 소자의 표면관찰.
〇 비전도성 물질의 이미징을 위해 저진공 모드 가능.
〇 비전도성 물질의 이미징을 위해 저전압 (200V) 가능.
〇 빔묘화공정에도 이용 가능.

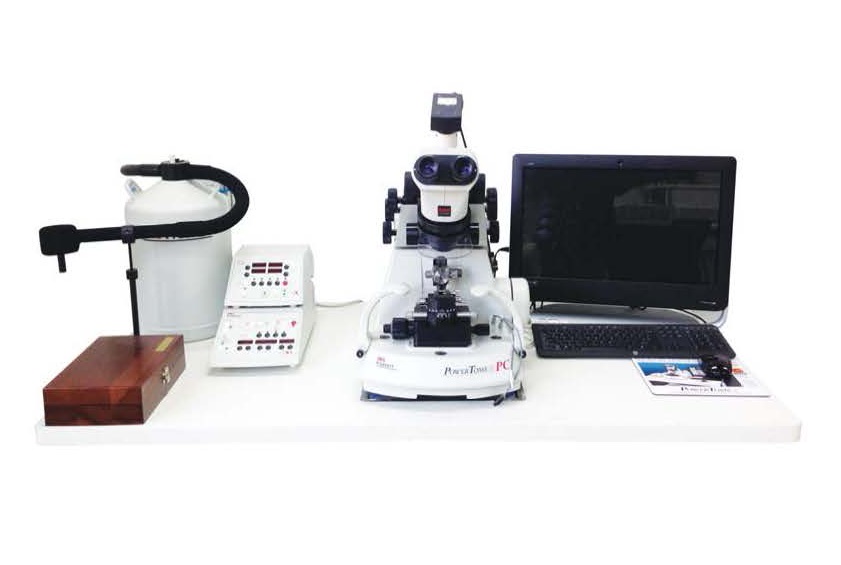

초박편절편기
〇 탄소섬유 및 나노구조 탄소를 사용하는 고분자복합소재의 경우 필러의 분포 및 모상과의 계면 분석이 필수적이고 나노영역의 미세구조 분석을 위해서는 초박편 시편제작이 가능하다.

TEM 시편 전처리 장비.jpg

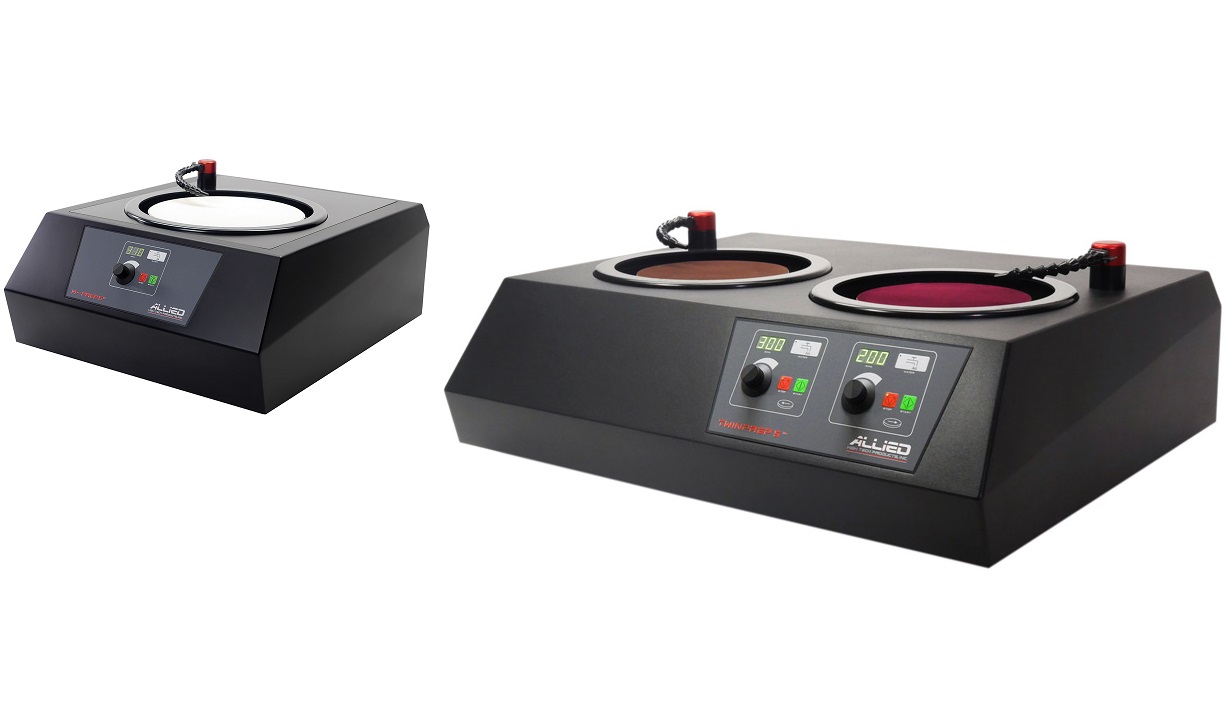

TEM 시편 전처리 장비
〇 실리콘 웨이퍼 위에 증착된 필름을 단면으로 TEM 관찰을 하려고 하는 경우 먼저 샘플을 저속 절단 장비를 이용하여 원하는 크기로 자른 후 grinder로 약 100um 이하의 두께로 만든 후 추가적으로 dimpler와 PIPS 를 이용하여 샘플제작을 한 후 TEM으로 관찰 가능. SEM 단면 관찰을 원하는 경우 저속 절단기로 원하는 크기로 자른 후 몰딩을 하고 이후 표면을 grinder 를 이용하여 polishing 한 후 SEM 관찰을 할 수 있음.

3d copy.jpg

3차원 초음파 비파괴측정장비
○ 탄소복합소재 내부의 delamination, void 등의 결함을 찾아내는 초음파를 이용한 비파괴검사 장비로 탄소복합소재 성형공정의 최후 단계인 품질검사에 반드시 필요한 장비임.
○ 응용제품으로서의 탄소복합소재의 경우 평판이 아니라 곡면이 있는 입체적인 형상의 복합재 제품을 주로 다루게 되는데 기존 연구소나 업체의 일반적인 C-SCAN 장비들은 contour가 있는 복합재내의 결함을 찾아내는데 사용하기 힘듦. 이에, 입체적인 형상의 제품의 결함을 찾아낼 수 있는 본 장비의 도입이 필요함.

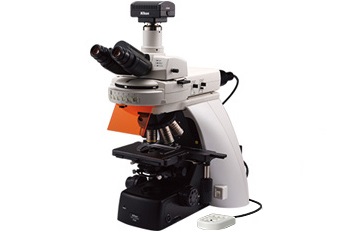

광학현미경
○ TEM 시편 준비시 정확한 두께의 측정 transmission mode를 이용한 빛의 투과도를 평가하여 샘플의 두께를 정확히 판단.
○ EBSD 샘플의 경우 SEM이나 TEM으로 분석 전 EBSD 가능 여부를 판단함.
○ SEM 단면 시편 역시 SEM 가능 여부를 판단 가능.
