열 유체역학분석

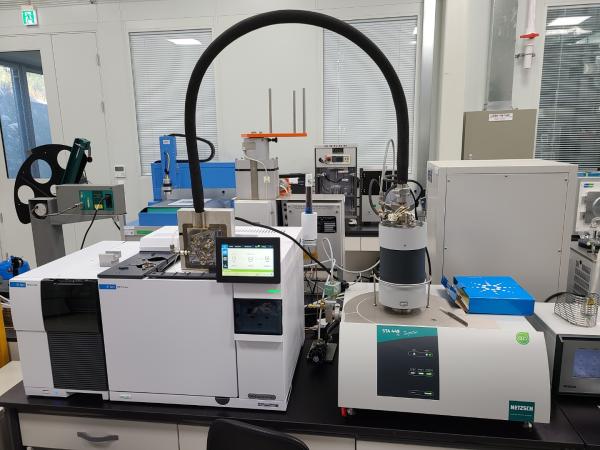

멀티_열중량_질량 분석 복합기.jpeg

멀티-열중량/질량 분석 복합기
- 나노탄소소재 및 나노탄소복합소재의 열거동 및 산화가스 분석
- 다양한 소재의 열적특성 및 불순물 함량 평가
- 생선가스 분석을 통한 미지시료의 정량/정성 평가
- 가스생성 온도 시점의 정확한 GC/MS 분석

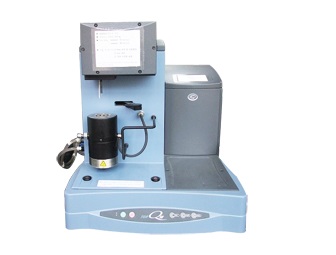

열중량 copy.jpg

열중량분석기
〇 시료의 유리전이 온도, 결정화도, militing point등 시차주사열량법(DSC)에 의한 열적 특성분석의 선행 실험에 필요한 기기
〇 FT-IR 장비와 연계하여 시료로부터 분해되는 가스 성분(offgas)을 적외선 분광기로 측정함으로써 성분 분석을 행함으로써 비슷한 제품의 특성을 분석하고, 질적 콘트롤을 행함으로서 원하는 시료의 특성에 접근하는데 필요한 장비

Differential 시차주사열량계 copy.jpg

시차주사열량법
〇결정화열, 결정화차수(degree of cryatallization), 결정화온도(Tc), 경화(curing)-경화도(degree of cure), 경화열, postcuring, evaporation, solid-solid transition, polymorphism, oxidation- Oxidation Induction Time (OIT, 산화도입기), thermal stability, purity, identification, 휘발성분의 증발과 같은 물리적 전이, 화학반응거동, 비열(specific heat)등을 구할 수 있다. DSC 에 의한 비열 측정이 의미하는 바는, 유리전이온도(Tg)에서 발생되는 열용량(heat capacity)의 변화 읽어 baseline shift 로써 유리전이를 측정할 수 있음을 가리킨다. 따라서 재료의 유리전이를 읽는데 가장 보편적인 방법으로 사용되는 열분석 기술이 DSC 에 해당한다.

7열전도도시험기 copy.jpg

이축 열전도도 측정 장비
〇 재료 시편 제조에 제약이 적어 다양한 재료에 대한 열전도도 측정이 가능할 뿐만 아니라 면 및 두께 방향 이축 열전도도 측정이 가능함. 재료의 온도 의존성도 파악할 수 있으며 특히 향후 연구가 활발할 것으로 예상되는 단열재료에 적용 가능한 유일한 모델이라고 판단됨.
* 두께가 500 um 보다 두꺼운 재료의 열전도도 측정.
* 면과 두께 방향으로 이축 열전도도 동시에 측정.
* 180도까지 승온하면서 재료의 열전도도 측정.

Thermoelectric 고온열전특성 copy.jpg

고온열전특성 측정시스템
○ 중고온에서 탄소기반 복합소재, 벌크/박막 열전 특성 (제벡 계수) 평가
○ 중고온에서 탄소기반 복합소재, 벌크/박막 전기적인 특성 (전기전도도) 평가

박막및필름면방향열전도도측정기 copy.jpg

박막 및 필름 면방향 열전도도 측정기
〇 필름 및 시트 면방향 열전도성 평가가 가능한 장비는 전세계적으로 2~3 종류 안팎인데, LaserPIT 장비는 기판 위에 증착된 박막의 경우 100 nm~10 μm, free-standing 필름에 대해선 3~500 μm 두께 범위에서 시편의 열전도도 측정

열팽창계수시험기 copy.jpg

열팽창계수시험기
○ 소재의 온도별 팽창율 측정, 열 팽창율 변화에 따른 유리 전이온도 측정, 고분자 특성 분석 등 (각종 고분자의 열팽창 계수, Tg, 연화점 및 융점, heat distortion, creep, 분자량 및 가교 정도, block 공중합체의 구성비, compliance 등)

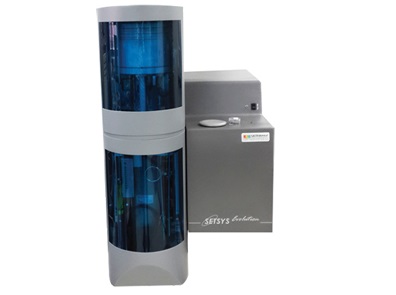

Thermo Gravimetric 열중량분석기 copy.jpg

열중량분석기
〇 탄소섬유 제조용 전구체 고분자의 열분해 특성을 관찰할 수 있음. 특히 1750도 고온에서까지 작동이 가능하기 때문에 탄소소재 뿐만 아니라, 세라믹과 금속 재료의 열분해 특성을 관찰할 수 있을 것으로 판단됨.

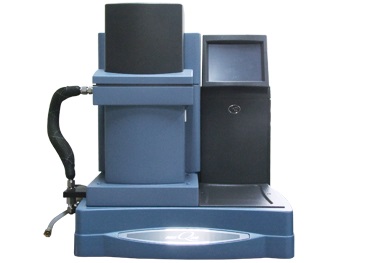

6동적열분석기 copy.jpg

동적열분석기
○ 탄소섬유 및 탄소섬유기반 복합소재 합성 연구용 고분자 물질의 점탄성을 분석하는 장비
○ 고분자 물질은 탄소섬유 및 탄소섬유기반 복합소재 합성시 가해주는 열과 압력에 따라 점탄성이 변하기 때문에합성조건에 따라 합성되는 물질의 특성이 변함. 따라서 탄소섬유 및 탄소섬유기반 복합소재를 합성하는 연구를 수행할 때 원재료의 특성을 확인해야하며 상기 장비를 이용하여 재료의 물성을 평가함.
○ 대표적인 사용예.
* 고분자 물질의 glass transition 온도 측정
* Elastomer와 탄소소재가 복합화된 소재의 온도에 따른 기계적 특성 변화 분석.

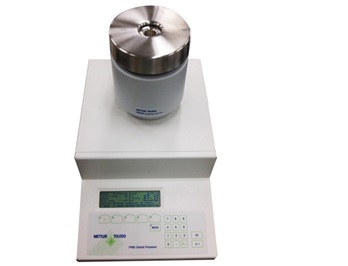

FP-microscopy 연화온도측정기 copy.jpg

연화온도측정기
〇 석유잔사유나 석탄코크스에서 만들어지는 핏치는 탄소섬유의 전구체의 하나로 사용이 되며 용융방사 안정화 탄화 흑연화 등의 공정을 거쳐 탄소섬유가 만들어짐
〇 핏치는 석유핏치와 콜타르피치로 만들어진 원료에 의하여 구분되어지며 열과 catalyst에 의한 고분자화를 거쳐 제조되어짐
* 만들어진 핏치는 다양한 aromatic 카본과 aliphatic 카본 그 외 불순물이 포함되어 있는 분자량의 분포가 넓은 물질임
  • 처음 목록으로 이동
  • 1
  • 2
  • 목록으로 이동

상세보기

장비명 별 도입연도와 설비상태 등의 정보를 확인할 수 있는 상세 표
장비명(국문) 마이크로 복합구조체 열방출 현미경
장비명(영문) Thermal emission microscope
장비명(약칭) Nova NanoSEM 450
도입연도 2016.10
설비상태 정상
규격, 측정결과, 활용용도 및 이용분야, 사용료의 정보를 알 수 있는 장비 상세 표
규격
측정결과
활용용도 및
이용분야
  • 적외선 현미경을 사용하여 반도체용 passive 복합소재 (패키지, 배선)의 마이크론 영역에서의 열분포 분석 및 열에 의한 failure분석
  • 복합소재를 이용한 방열소재의 열분석에 있어서 미시적 열 흐름을 이미지화 및 분석.
  • Thermal lock-in analysis를 통한 열방출 amplitude image와 phase이미지 분석을 통한 복합소재 및 반도체 패키지에서의 열방출 위치 및 원인 분석
사용료 기본료/시간 20만원
측정요금/시간 30만원
추가사항 5만원
